合作客戶/
拜耳公司 |
同濟大學 |
聯合大學 |
美國保潔 |
美國強生 |
瑞士羅氏 |
相關新聞Info
推薦新聞Info
-
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（三）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（二）
> 單萜萜類驅油劑界面張力、配伍性、降黏效果及破乳效果測試與篩選（一）
> 紫檀芪的穩定性增強型抗氧化劑制作備方及界面張力測試——結果與討論、結論
> 紫檀芪的穩定性增強型抗氧化劑制作備方及界面張力測試—— 引言、材料與方法
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（下）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（中）
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結構形成機制（上）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（二）
> 電鍍液表面張力、接觸角、流速以及壓強等因素對硅通孔浸潤過程的影響（一）
不同表面張力溫度系數對激光焊接熔池流場的影響
來源：焊接學報 瀏覽 967 次 發布時間:2024-08-07

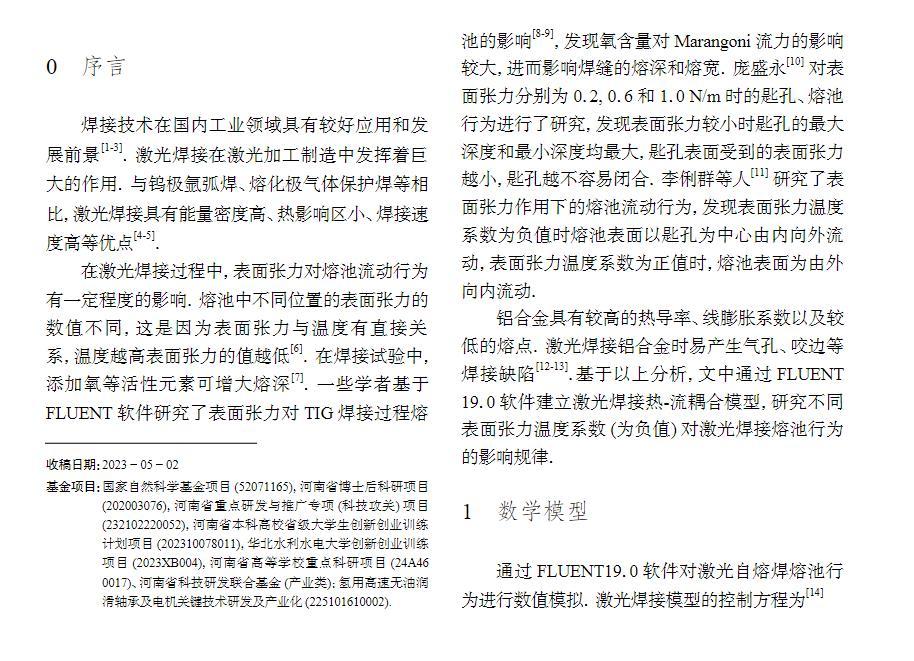

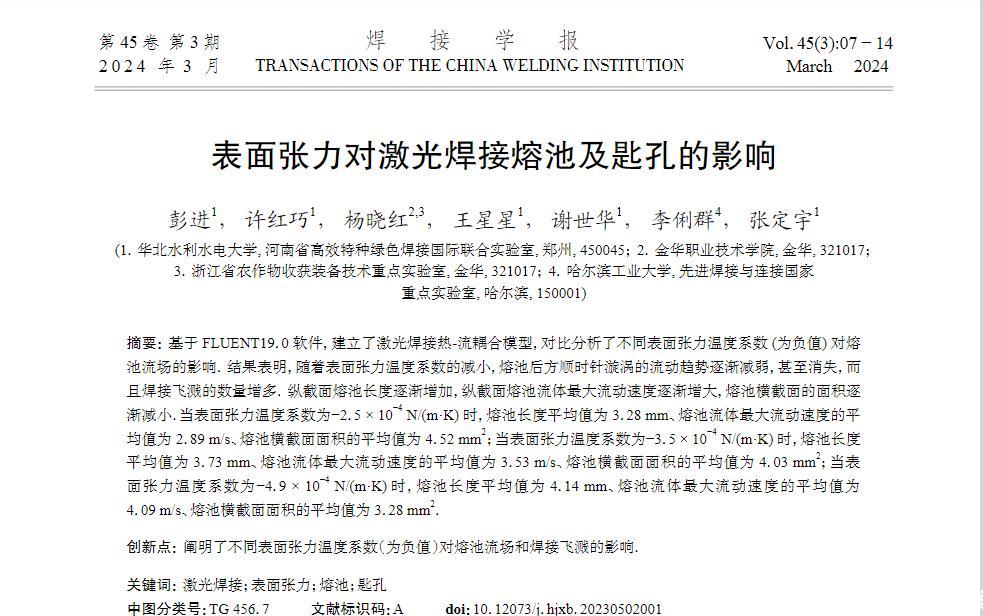

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表面張力溫度系數(為負值)對熔池流場的影響。
結果表明，隨著表面張力溫度系數的減小，熔池后方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數量增多.縱截面熔池長度逐漸增加，縱截面熔池流體最大流動速度逐漸增大，熔池橫截面的面積逐漸減小。當表面張力溫度系數為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當表面張力溫度系數為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當表面張力溫度系數為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
